Quels sont les différents types de tissus tendus ?

Les tissus tendus se déclinent en plusieurs types distincts, chacun étant conçu pour répondre à des exigences de performances spécifiques. Les principales catégories sont Tissu tendu en PVC, tissu PTFE (polytétrafluoroéthylène), film ETFE (éthylène tétrafluoroéthylène), tissu d'ombrage HDPE et fibre de verre enduite de silicone . Parmi ceux-ci, le tissu tendu en PVC domine le marché mondial – représentant environ 60 à 70 % de toutes les installations de membranes architecturales – en raison de sa rentabilité, de sa large gamme de couleurs et de ses performances structurelles fiables dans divers climats. Comprendre chaque type est essentiel avant de s'engager dans un projet de structure tendue, qu'il s'agisse d'un auvent, d'un toit de stade ou d'une façade à membrane à longue portée.

Tissu de traction en PVC : La norme de l'industrie

Le tissu de traction en PVC est fabriqué en enduisant une grille de fil de polyester de base – le canevas – des deux côtés avec une pâte de chlorure de polyvinyle. Le résultat est une membrane composite qui combine la résistance à la traction du polyester tissé avec l'imperméabilité, la résistance chimique et la flexibilité esthétique du PVC. Les panneaux en tissu extensible en PVC standard présentent des résistances à la traction allant de 3 000 N/5 cm à plus de 10 000 N/5 cm , en fonction du nombre de fils et du poids du revêtement.

En pratique, une membrane PVC de grade 6 (environ 1 050 g/m²) est suffisamment solide pour supporter des charges dynamiques de neige et de vent de 1,5 à 2,5 kPa sans déformation permanente. Cette capacité de charge couvre la grande majorité des architectures commerciales et publiques dans les climats tempérés.

Traitements de surface sur tissu tendu en PVC

Les revêtements en PVC brut attirent la poussière en suspension dans l'air et les débris organiques, ce qui tache progressivement la membrane et réduit la transmission de la lumière. Les fabricants résolvent ce problème avec des couches de finition de laque, des laques acryliques, des finitions en fluorure de polyvinylidène (PVDF) et des stratifiés PVDF/Tedlar. Une membrane PVC laquée PVDF retient plus de 90% de sa luminosité blanche d'origine après 10 ans d'exposition extérieure, contre environ 70 à 75 % pour le PVC non traité de même grammage. Pour les projets proches de zones industrielles ou de zones côtières où les dépôts de sel et de polluants sont intenses, la spécification d'une couche de finition en PVDF ou en Tedlar ajoute environ 8 à 15 % au coût du matériau, mais réduit considérablement la fréquence de nettoyage de deux fois par an à une fois tous les trois ou quatre ans.

Durée de vie et recyclabilité du tissu tendu en PVC

Une installation de toile tendue en PVC bien spécifiée offre généralement une durée de vie de 15-25 ans avant que la dégradation du revêtement ne compromette les performances au feu ou l’intégrité structurelle. Les membranes PVC en fin de vie peuvent être recyclées via plusieurs programmes de reprise européens. Par exemple, le procédé Texyloop reconvertit les membranes polyester enduites de PVC usagées en granulés de PVC vierges équivalents et récupère le canevas de polyester pour le retraitement. Cette approche en boucle fermée réduit l'empreinte carbone du cycle de vie d'environ 30 à 40 % par rapport à la mise en décharge.

Fibre de verre enduite de PTFE : l'option premium longue durée

La fibre de verre enduite de PTFE (polytétrafluoroéthylène) – souvent commercialisée sous des marques comme Tenara ou Sheerfill – représente l'extrémité supérieure du marché des tissus tendus. Le matériau de base est un fil de fibre de verre tissé, qui est incombustible par nature, et le revêtement PTFE offre une surface chimiquement inerte à très faible friction. Les membranes PTFE ont une durée de vie prévue de 30 à 50 ans , avec quelques installations notables telles que le terminal Haj à Djeddah (achevé en 1981) dépassant désormais quatre décennies de service continu.

La surface non poreuse en PTFE est efficacement autonettoyante : la pluie élimine les particules en suspension dans l'air sans laisser de taches. Les valeurs de transmission lumineuse se situent généralement entre 5 % et 20 %, donnant aux structures en PTFE une qualité de lumière du jour lumineuse et diffuse sans éblouissement. Une limitation est le coût : la fibre de verre recouverte de PTFE coûte généralement trois à cinq fois le coût au mètre carré d'un tissu tendu en PVC standard - ce qui le rend plus approprié pour les structures permanentes emblématiques plutôt que pour les installations saisonnières ou temporaires.

La performance au feu est un avantage clé. Le PTFE/fibre de verre est classé comme incombustible selon la plupart des codes nationaux du bâtiment, ce qui simplifie grandement l'autorisation des espaces publics fermés tels que les atriums commerciaux, les terminaux d'aéroport et les toits des stades.

Film ETFE : transparence et légèreté

L'ETFE (éthylène tétrafluoroéthylène) n'est techniquement pas un tissu tissé mais un film de fluoropolymère thermoplastique. Elle fait partie de la famille des membranes de traction car elle est découpée, soudée et tendue selon des principes structurels comparables. Une seule couche de film ETFE ne pèse que 150 à 350 g/m² — environ 1 % du poids d'un panneau de verre équivalent — ce qui réduit considérablement les exigences de charge structurelle primaire et ouvre des possibilités de portée que le verre ne peut pas atteindre économiquement.

ETFE réalise valeurs de transmission lumineuse de 90 à 95 % pour une seule couche , ce qui en fait le choix privilégié lorsque la lumière naturelle maximale est la priorité de la conception. Le Centre national aquatique de Pékin (le « Cube d'eau »), achevé pour les Jeux olympiques de 2008, a utilisé plus de 100 000 m² de panneaux de coussin en ETFE et reste l'un des exemples les plus cités de la translucidité et de la polyvalence structurelle du matériau.

Le film ETFE est généralement installé sous forme de systèmes de coussins gonflés multicouches plutôt que de membranes tendues simples. La pression de l'air maintenue entre les couches assure l'isolation (valeurs U de 1,5 à 2,8 W/m²K pour les systèmes à deux couches) et la rigidité structurelle. Cependant, les systèmes de gonflage mécanique nécessitent des contrats de maintenance et des compresseurs de secours, ce qui ajoute une complexité opérationnelle par rapport aux membranes statiques en PVC ou en PTFE.

Tissu d'ombrage en PEHD : conçu pour le contrôle solaire

Les toiles d'ombrage en polyéthylène haute densité (PEHD) occupent une niche distincte dans les structures en tissu tendu. Contrairement au tissu tendu en PVC ou aux membranes PTFE, le tissu d'ombrage en PEHD est une structure à tissage ouvert ou tricotée conçue spécifiquement pour bloquer le rayonnement solaire tout en permettant la circulation de l'air. Les tissus d'ombrage en PEHD sont disponibles dans des facteurs d'ombrage allant de 30 % à 95 % , permettant un calibrage précis de la réduction des gains solaires par rapport à la ventilation naturelle.

Cela fait du PEHD le matériau dominant pour les parkings, les terrains de jeux, les structures d'ombrage agricoles et les zones d'accueil extérieures dans les climats chauds. Un auvent en PEHD à facteur d'ombrage de 90 % au-dessus d'un parking à Dubaï ou à Phoenix peut réduire les températures de surface des véhicules stationnés de 20 à 30 °C par rapport à l'asphalte non ombragé, réduisant ainsi considérablement la température intérieure de la cabine et la charge de la climatisation. Les résistances à la traction du tissu d'ombrage en PEHD sont inférieures à celles des membranes architecturales enduites (généralement entre 1 500 et 4 500 N/5 cm). Les conceptions structurelles doivent donc en tenir compte lors de la spécification de la résistance au soulèvement par le vent et à la charge de neige.

Le tissu d'ombrage en PEHD est stabilisé aux UV pendant la fabrication et est de qualité commerciale. Garanties de stabilité aux UV de 10 ans . La structure ouverte et poreuse signifie que le tissu ne collecte pas l'eau stagnante, éliminant ainsi les charges stagnantes qui doivent être prises en compte avec le tissu tendu en PVC imperméable dans les installations à faible pente.

Fibre de verre enduite de silicone : applications de niche à haute température

Les membranes en fibre de verre enduites de silicone sont le type de tissu tendu le moins courant dans l'architecture générale, mais jouent un rôle essentiel dans les environnements à haute température et de transformation alimentaire. Le revêtement en élastomère de silicone reste stable -60°C à 230°C en continu , avec des pics à court terme tolérés jusqu'à 300°C. Cette plage thermique dépasse de loin les limites opérationnelles du tissu de traction en PVC (généralement évalué à 70 °C en service continu) et fait du silicone/fibre de verre le choix par défaut pour les auvents au-dessus des fours industriels, les couvertures de fonderie et les zones d'évacuation de la chaleur dans les installations de fabrication.

Les revêtements en silicone sont également sans danger pour les aliments, non toxiques et résistants à la plupart des acides, alcalis et agents de nettoyage utilisés dans la production alimentaire. Ces propriétés ont conduit à une adoption croissante dans les structures de toiture tendues sur les marchés alimentaires et les installations de transformation, où de fréquents nettoyages à la vapeur à haute pression sont monnaie courante. Le compromis est le coût : la fibre de verre enduite de silicone coûte beaucoup plus cher que le tissu tendu en PVC et même les membranes PTFE dans certaines configurations.

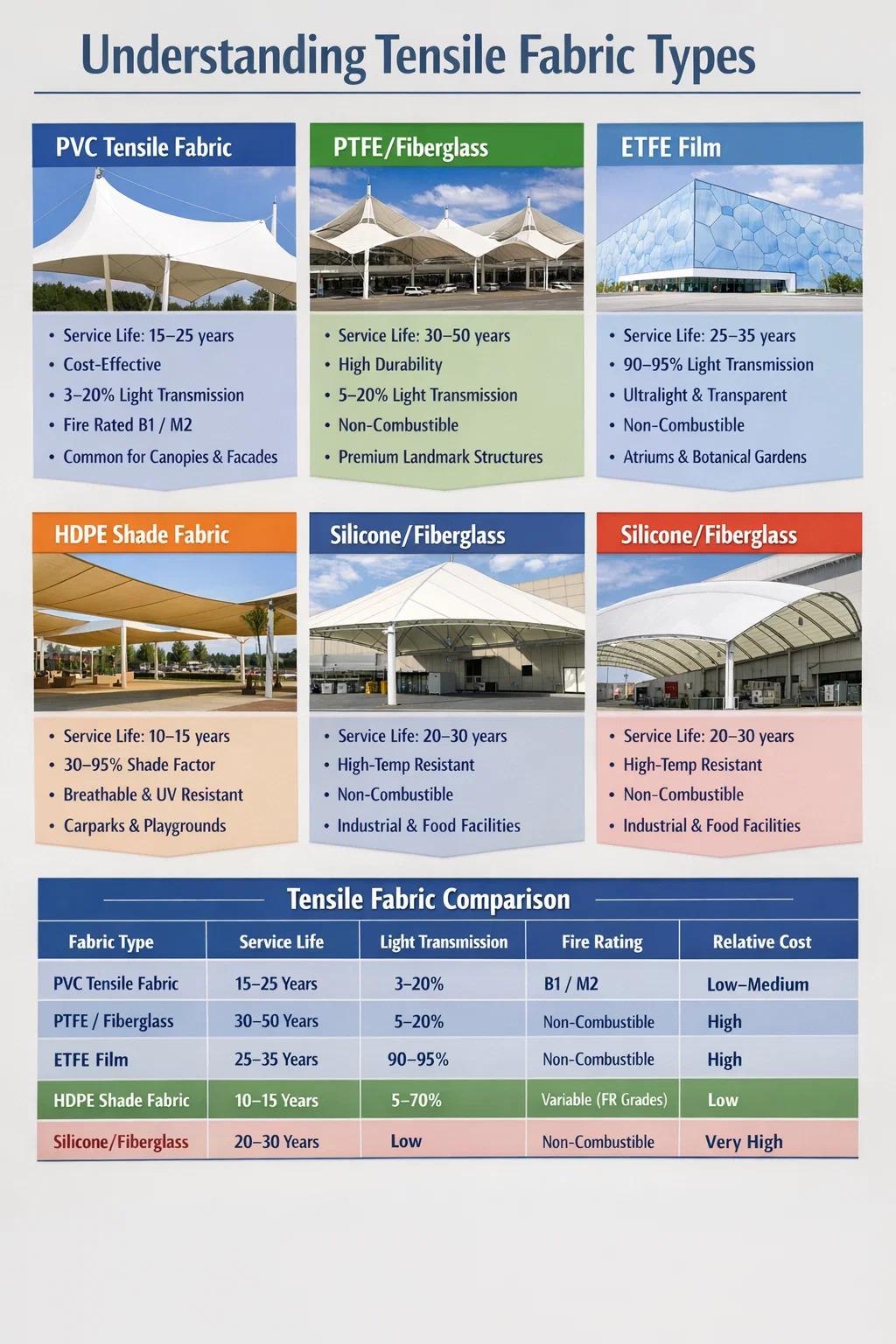

Comparaison directe de tous les types de tissus tendus

Le tableau ci-dessous résume les performances clés et les attributs commerciaux de chaque principal type de tissu de traction pour faciliter les décisions en matière de spécifications.

Comment les qualités des tissus de traction en PVC diffèrent

Tous les tissus extensibles en PVC ne sont pas identiques. Le marché se segmente en catégories de poids – généralement du grade 2 au grade 9 – et au sein de chaque grade, les niveaux de qualité varient considérablement en fonction de la construction du canevas, de la formulation du composé PVC et de la technologie de la couche de finition. Voici comment les notes clés se décomposent en application pratique :

• Niveaux 2 et 3 (400 à 600 g/m²) : Salles d'exposition légères, chapiteaux événementiels temporaires, voiles d'ombrage de courte durée. Résistance à la traction généralement de 2 500 à 4 000 N/5 cm. Non recommandé pour les structures permanentes dans les zones à vent fort.
• Niveaux 5 et 6 (750 à 1 100 g/m²) : Le cheval de bataille de l’architecture commerciale : auvents tendus, allées piétonnières, abribus et revêtement de façade. Résistance à la traction 5 000 à 7 500 N/5 cm. Durée de vie généralement estimée à 15-20 ans avec une couche de finition PVDF.
• Grades 8 et 9 (1 200 à 1 600 g/m²) : Toits de stades, pôles de transport à grande portée, façades tendues supportant des pressions de vent supérieures à 2 kPa. Résistance à la traction 9 000-12 000 N/5 cm. Souvent spécifié avec le stratifié Tedlar pour une résistance aux intempéries et une longévité maximales.

L’architecture du canevas à l’intérieur du PVC compte également. Un canevas à armure toile offre une résistance à la traction uniforme dans les directions chaîne et trame – préféré pour les structures membranaires précontraintes biaxialement. Un tissage en gaze ou un canevas à fils insérés offre une résistance plus élevée dans une direction et est utilisé dans des applications de traction unidirectionnelle telles que les auvents de voûtes en berceau.

Normes de résistance au feu pour les tissus tendus

La performance au feu est un facteur de spécification non négociable pour toute structure tendue fermée ou semi-fermée. Les normes varient selon les régions :

• Europe : Classement de réaction au feu EN 13501-1. Le tissu de traction en PVC avec traitement FR atteint généralement la classe B-s2, d0 ou la classe C-s2, d0. Le PTFE et l'ETFE atteignent la classe A2-s1, d0 (incombustible).
• France : Système de classification M. Le tissu tendu en PVC, avec un traitement approprié, atteint le niveau M2 (ignifuge), requis pour les espaces de rassemblement publics couverts.
• États-Unis : NFPA 701 et ASTM E84. Les membranes architecturales en PVC de qualité atteignent un indice de propagation de la flamme de classe A (FSI ≤ 25).
• Australie/Nouvelle-Zélande : AS/NZS1530.3. Le tissu de traction en PVC utilisé dans les bâtiments d'assemblage de classe 9 nécessite généralement un indice d'inflammabilité ≤ 6 et un indice de propagation des flammes ≤ 0.

Les additifs ignifuges dans le tissu extensible en PVC sont incorporés au stade de la composition et ne sont pas appliqués comme revêtement de surface. , ce qui signifie que les performances FR ne diminuent pas après le nettoyage ou l'abrasion. Il s'agit d'une distinction essentielle à vérifier lors de l'examen des fiches techniques des produits : les traitements FR appliqués en surface sur les membranes économiques se dégradent avec le temps et perdent leur conformité à la certification.

Caractéristiques acoustiques et thermiques des types de tissus tendus

Les performances acoustiques sont souvent négligées lors du choix des matériaux, mais deviennent essentielles dans les espaces publics couverts. Le tissu de traction en PVC est une surface réfléchissante — les coefficients d'absorption acoustique (αw) varient généralement de 0,05 à 0,15 — ce qui signifie que le bruit réverbérant s'accumule dans les environnements recouverts d'une membrane à moins que des revêtements absorbants ou des panneaux acoustiques secondaires ne soient intégrés. Les équipes de conception des stades utilisent régulièrement une doublure acoustique secondaire en tissu tendu en PVC perforé avec une couche de ouate isolante pour réduire les temps de réverbération dans les tribunes couvertes de 3 à 5 secondes à la cible de 1,5 à 2 secondes pour l'intelligibilité de la parole.

Les performances thermiques du tissu tendu en PVC monocouche sont modestes. Une membrane PVC standard de 900 g/m² a une valeur U d'environ 5,5–6,5 W/m²K , fournissant à lui seul une isolation minimale. Les systèmes en PVC double couche avec une lame d'air ou un remplissage isolant peuvent atteindre des valeurs U de 1,5 à 3,0 W/m²K, ce qui les rend viables pour les espaces clos de façon saisonnière. En revanche, les systèmes à coussin ETFE atteignent des valeurs U de 1,0 à 2,0 W/m²K avec des systèmes à deux couches et inférieures à 1,0 W/m²K avec trois couches ou plus plus un remplissage d'argon.

La réflectance solaire est un autre moteur thermique. Un tissu tendu en PVC blanc avec une couche de finition en PVDF peut atteindre des valeurs de réflectance solaire de 0,65 à 0,75 (TSR), réduisant considérablement le gain de chaleur solaire sous la canopée par rapport aux options en PVC plus foncées (TSR 0,10 à 0,30) ou à une toiture en métal nu (TSR 0,20 à 0,40). Il s’agit d’un avantage énergétique significatif pour les espaces d’accueil extérieurs recherchant de l’ombre sans accumulation excessive de chaleur.

Technologies de couture et d'assemblage pour les tissus de traction en PVC

L’intégrité structurelle d’une membrane tendue est aussi fiable que ses coutures. Les panneaux en tissu tendu en PVC sont assemblés à l'aide de deux méthodes principales :

• Soudage haute fréquence (HF) : Un champ électromagnétique fait osciller les molécules de PVC au niveau de la ligne de couture, générant de la chaleur qui fusionne les deux couches en une liaison homogène. Les soudures HF correctement exécutées atteignent des résistances de joint de 85 à 100 % de la membrane mère , ce qui signifie que la couture ne crée pas de point faible structurel. Il s’agit de la norme industrielle pour toute la fabrication commerciale de tissus tendus en PVC.
• Soudage à air chaud : Un flux d'air chauffé (250–400°C) ramollit les surfaces en PVC, qui sont ensuite pressées ensemble sous la pression du rouleau. Utilisé pour les réparations sur site et les géométries de joints courbes ou irrégulières que les plateaux de soudage HF ne peuvent pas atteindre. Résistance des coutures généralement de 75 à 90 % du tissu parent.

La fibre de verre recouverte de PTFE ne peut pas être soudée HF car la base en fibre de verre ne répond pas à l'excitation électromagnétique et le revêtement PTFE est thermiquement stable et non fusible en dessous de 327°C. Au lieu de cela, les panneaux en PTFE sont assemblés mécaniquement à l'aide de barres de serrage en acier revêtues de PTFE et de joints à recouvrement boulonnés, ce qui nécessite des chevauchements de couture plus larges (généralement 50 à 100 mm contre 15 à 25 mm pour les soudures PVC HF) et ajoute à la complexité de fabrication.

La terminaison des bords du tissu tendu en PVC utilise plusieurs stratégies : un câble dans le canal (un câble en acier recouvert de PVC intégré dans un ourlet soudé qui s'engage dans un profilé d'extrusion d'aluminium continu), un câble à boulons (un cordon rond continu le long du périmètre du panneau) et des connexions par plaque et boulon pour les points d'ancrage concentrés les plus chargés. Le choix de la terminaison de bord affecte à la fois le détail visuel de l'installation finie et la capacité maximale de transfert de charge à chaque ancrage.

Choisir le bon tissu tendu pour votre projet

L'arbre de décision pour la spécification des tissus de traction suit généralement cette logique :

1. Budget et durée de vie du projet : Si la durée de vie nominale est inférieure à 20 ans ou si le budget est limité, un tissu extensible en PVC avec une couche de finition en PVDF est presque toujours la bonne réponse. Pour les structures phares de 30 ans, le PTFE ou l'ETFE de haute qualité justifient la prime.
2. Exigences en matière de lumière : Lumière naturelle maximale ? Spécifiez le film ETFE. Lumière du jour diffuse contrôlée ? PVC ou PTFE blanc ou clair. Exclusion solaire avec ventilation ? Tissu d'ombrage en PEHD.
3. Exigences de classement au feu : Vérifiez les exigences du code du bâtiment local pour la classe d'occupation. Si une classification incombustible est obligatoire (EN A2 ou équivalent), le PTFE ou l'ETFE sont les seules options de membrane. Si la classe B ou C est acceptable, le tissu de traction en PVC avec traitement FR intégral est admissible.
4. Exposition environnementale : Forte pollution ou exposition au sel côtier ? Donnez la priorité à la couche de finition PVDF ou Tedlar sur le PVC, ou sélectionnez le PTFE pour une apparence sans entretien. Zone industrielle à haute température ? Spécifiez la fibre de verre enduite de silicone.
5. Portée structurelle et charge : Pour les portées supérieures à 40 à 50 m et les charges dynamiques élevées, l'analyse technique structurelle déterminera le choix du poids du tissu. Travaillez tôt avec le fabricant de membranes pour confirmer que la qualité de tissu de traction en PVC choisie répond aux valeurs de contrainte calculées à tous les points de connexion.

Aucun type de tissu de traction ne domine toutes les applications. Cependant, pour la combinaison de performances structurelles, de polyvalence de conception, de rentabilité et de caractéristiques pratiques d'installation, Le tissu extensible en PVC reste le matériau le plus largement utilisé sur le marché. , au service de projets allant des auvents de marché temporaires aux toits permanents de plusieurs milliers de mètres carrés. Comprendre la gamme complète des types – et la place du tissu de traction PVC dans ce spectre – donne aux concepteurs et aux chefs de projet les bases nécessaires pour prendre des décisions fiables et conformes aux spécifications dès les premières étapes de la conception.
